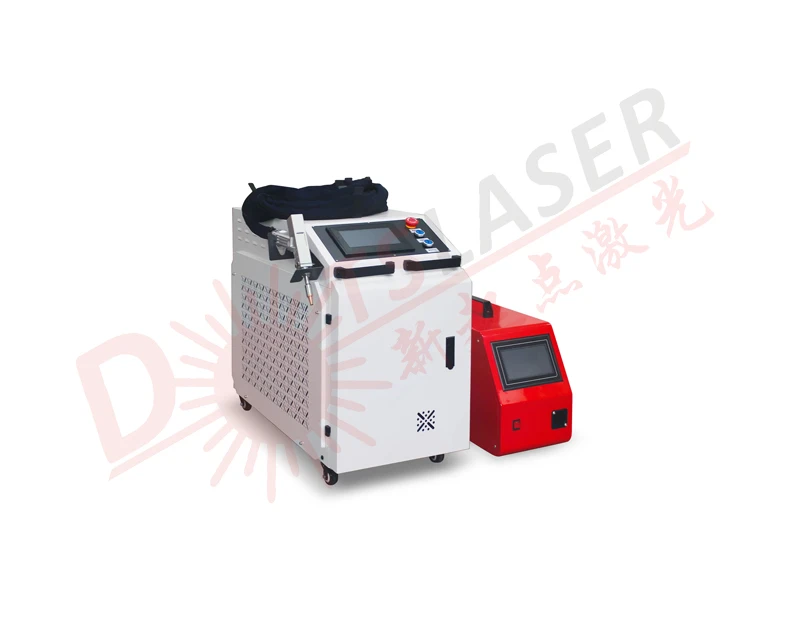

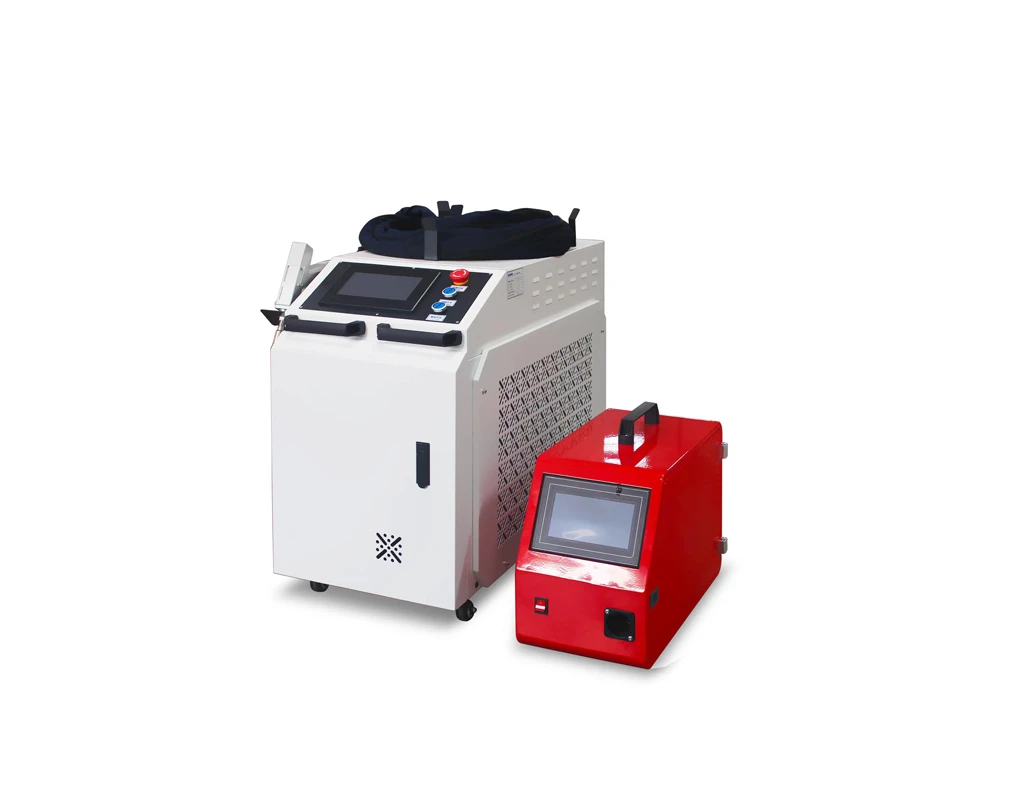

Συγκόλληση με λέιζερ από ανοξείδωτο χάλυβα
Συγκόλληση με λέιζερ από ανοξείδωτο χάλυβα
Περιγραφή προϊόντων
Ο ανοξείδωτος χάλυβας συγκόλλησης με λέιζερ έχει αναδειχθεί ως βασική τεχνολογία σύνδεσης τα τελευταία χρόνια λόγω της ικανότητάς του να παρέχει ακριβείς, υψηλής ποιότητας συγκολλήσεις με ελάχιστη εισαγωγή θερμότητας. Η διαδικασία χρησιμοποιείται ολοένα και περισσότερο σε μια σειρά εφαρμογών, από την κατασκευή ιατρικών συσκευών μέχρι την αεροδιαστημική παραγωγή. Αυτό το άρθρο παρέχει μια επισκόπηση της διαδικασίας συγκόλλησης με λέιζερ για ανοξείδωτο χάλυβα και τα βασικά πλεονεκτήματα και προκλήσεις του.
Χαρακτηριστικά μηχανήματος
Βασικά χαρακτηριστικά
Αυτοαναπτυγμένο σύστημα ελέγχου, πολλαπλοί συναγερμοί ασφαλείας, μικρότερο μέγεθος, ευέλικτη λειτουργία και εύκολο στη χρήση.
Πιο σταθερό
Πιο βολικό για την αντιμετώπιση προβλημάτων και την επίλυση προβλημάτων, για τη διασφάλιση της σταθερής λειτουργίας της κεφαλής συγκόλλησης.
Διαδικασία
Όλες οι παράμετροι είναι ορατές, παρακολούθηση σε πραγματικό χρόνο της κατάστασης ολόκληρου του μηχανήματος, για να αποφευχθούν προβλήματα εκ των προτέρων, η ποιότητα συγκόλλησης είναι πιο τέλεια, η παραμόρφωση είναι μικρή και η διείσδυση είναι υψηλή.
Σταθερές παράμετροι και υψηλή επαναληψιμότητα
Η καθορισμένη πίεση αέρα του ακροφυσίου και η κατάσταση του φακού, εφόσον η ισχύς του λέιζερ είναι σταθερή, οι παράμετροι της διαδικασίας πρέπει να είναι επαναλαμβανόμενες. Βελτιώνει σημαντικά την απόδοση, ενώ παράλληλα μειώνει τις απαιτήσεις του χειριστή.
Παράμετροι συγκόλλησης ανοξείδωτου χάλυβα με λέιζερ
| Σειρά μοντέλων | Σειρά DS-LW (πηγή λέιζερ RAYCUs) | ||
| Μοντέλο | DS-LW1000 | DS-LW1500 | DS-LW2000 |
| Μοντέλο πηγής λέιζερ | RRL-QCW 1000 | RRL-QCW 1500 | RRL-QCW 2000 |
| Ισχύς εξόδου | 1000W | 1500W | 2000W |
| Μήκος κύματος λέιζερ | 1080±5 Nm | ||
| Τρόπος λειτουργίας | Συνεχής / Διαμόρφωση | ||
| Εύρος ρύθμισης ισχύος | 10-100% | ||
| Διάμετρος πυρήνα ινών | 50 (25.100.200 προαιρετικά) | ||
| Στόχευση και τοποθέτηση | Κόκκινο φως | ||
| Μήκος ινών | 10 m | ||
| Ταχύτητα συγκόλλησης | 0-120mmks | ||
| Εφαρμόσιμο πάχος | < 3.5mm (depending on he material) | ||
| Τροφοδότης καλωδίων | Τυπική ταχύτητα τροφοδοσίας καλωδίων 38-600mm /min | ||
| Διάμετρος τροφοδοσίας σύρματος | {{0}}}.8/1.0/1.2/1.6/mm | ||
| Δροσιστικός τρόπος | Συμπίεση νερού | ||
| Εργασιακό περιβάλλον | 10-40'c,humidity 10-85%, χωρίς συμπύκνωση | ||
| Ονομαστική ισχύς | 4KW/6KW/8KW | ||
| Τάση λειτουργίας | 380+10%VAC,50/60Hz | ||
| Διαστάσεις | 1150X630x1080 χλστ | ||
| Συνολικό βάρος | Περίπου 250 κιλά | ||

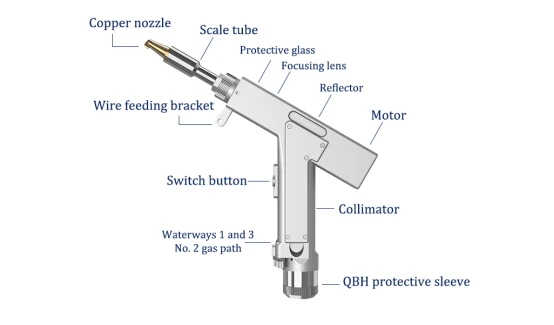

Παράμετροι πιστολιού συγκόλλησης με λέιζερ από ανοξείδωτο χάλυβα
| Τάση τροφοδοσίας (V) | 220±10% VAC 50/60Hz |
| Περιβάλλον τοποθέτησης | Ομαλή, αμοιβή από κραδασμούς και κρούση |
| Θερμοκρασία Περιβάλλοντος Εργασίας | 10- 40 |
| Υγρασία Περιβάλλοντος Εργασίας | < 70 |
| Μέθοδος Ψύξης | Υδροψύξη |
| Εφαρμοστέο μήκος κύματος | 1064nm (±10nm) |
| Εφαρμόσιμη ισχύς | <2000W |
| Ευθυγράμμιση | D20*5/F60 |
| Εστία | D20*4.5/F150 |
| Αναψυκτικό | 30*14 T2 |
| Προδιαγραφές Τάξεων Προστασίας | 18*2 |
| Μέγιστη πίεση στήριξης | 10 μπαρ |
| Εύρος εστίασης κάθετης προσαρμογής | %Γ2%Β110χιλ |
| Εύρος σημείου προσαρμογής | Γραμμή 0-5χιλ |
| Βάρος | SUP15S 1,25KG/SUP2{4}}S 0,8KG |

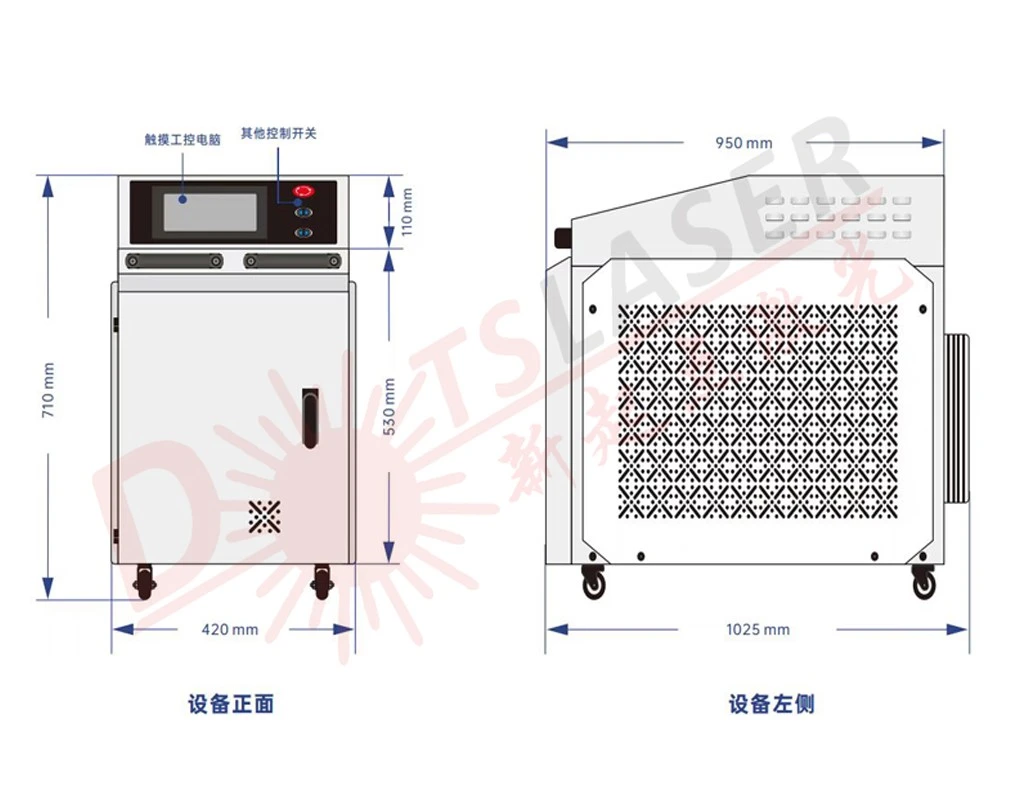

Μέγεθος μηχανής συγκόλλησης λέιζερ από ανοξείδωτο χάλυβα
Τι είναι η συγκόλληση με λέιζερ;
Η συγκόλληση με λέιζερ είναι μια διαδικασία που χρησιμοποιεί μια δέσμη λέιζερ υψηλής ενέργειας για τη σύντηξη δύο μεταλλικών επιφανειών μεταξύ τους. Η δέσμη λέιζερ εστιάζει στο τεμάχιο εργασίας χρησιμοποιώντας φακό ή καθρέφτη για να συγκεντρώνει και να κατευθύνει την ενέργεια σε μια μικρή περιοχή, δημιουργώντας μια εντοπισμένη «λίμνη τήξης» που ενώνει τα δύο μέταλλα. Η διαδικασία συνήθως ελέγχεται μέσω λογισμικού υπολογιστή που προσαρμόζει την ένταση του λέιζερ, τη διάρκεια του παλμού και το μέγεθος του σημείου για να επιτευχθούν οι επιθυμητές ιδιότητες συγκόλλησης.
Αποστολή και παράδοση
Συχνές ερωτήσεις
Ε1: Πώς λειτουργεί το πακέτο;
Ε2: Θα καταστραφεί η συσκευασία κατά τη μεταφορά;
Ε3: Πώς να εγκαταστήσετε και να λειτουργήσετε το μηχάνημα;
Ε4: Πώς μπορώ να κάνω εάν το μηχάνημα πάει στραβά;
