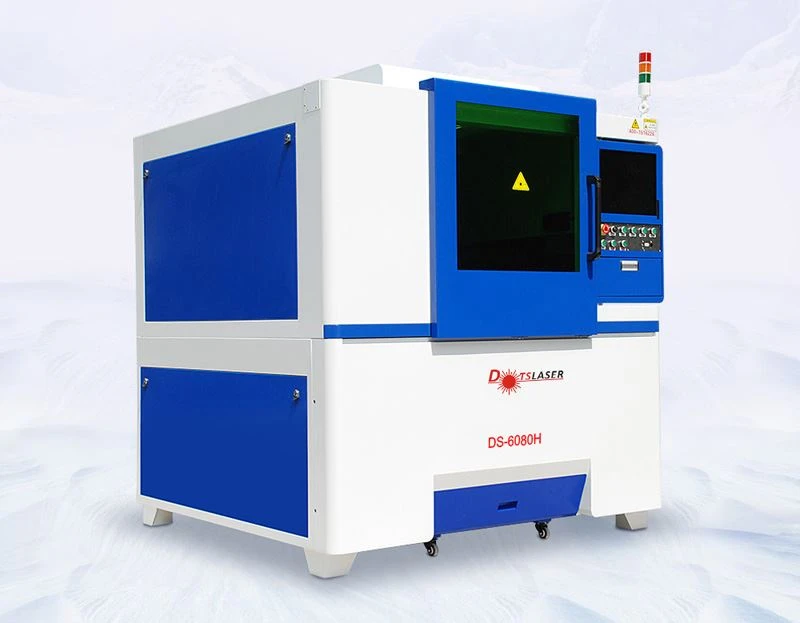

Κοπή λέιζερ πλακέτας PCB
Μέγιστη κοπή 6mm υπόστρωμα χαλκού και αλουμινίου.
Το πεδίο κοπής είναι προαιρετικό.
Το υλικό κοπής είναι ευρύ, συμπεριλαμβανομένου ορείχαλκου, χαλκού, αλουμινίου, ανοξείδωτου χάλυβα, πλακέτας PCB κ.λπ.
Ισχύς λέιζερ: 1000 W-3000W

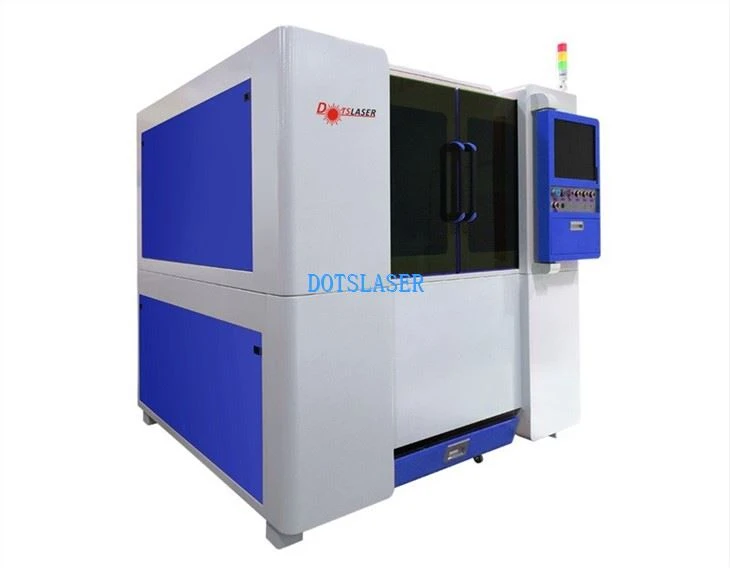

Κοπή λέιζερ πλακέτας PCB
Περιγραφή προϊόντων
Το PCB Board Laser Cutting έχει ένα ευρύ φάσμα εφαρμογών και μπορεί να επεξεργαστεί πολλά υλικά όπως χαλκό, αλουμίνιο, ανοξείδωτο χάλυβα, σίδηρο, πλακέτες pcb και μαγνητικά υλικά. Το μέγεθος της μορφής είναι προαιρετικό και το μήκος μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις επεξεργασίας του χρήστη. Η ταχύτητα κοπής είναι γρήγορη, το αποτέλεσμα είναι ομαλό και επίπεδο, η τομή δεν έχει μηχανική καταπόνηση και είναι ομαλή και επίπεδη χωρίς σπασίματα.
Πρώτον, ας δούμε πώς να κόβουμε την πλακέτα PCB, την πλακέτα κυκλώματος, την πλακέτα υποστρώματος από χαλκό και αλουμίνιο με σύστημα κοπής λέιζερ ακριβείας.
Χαρακτηριστικά και απόδοση
★ Μαρμάρινη βάση.
★ Πλήρως κλειστή δομή διπλής μετάδοσης κίνησης.
★ Σύστημα εξαερισμού προστασίας του περιβάλλοντος.
★ Γεννήτρια λέιζερ ινών αντανακλαστικής υψηλής απόδοσης λέιζερ
Κοπή υποστρώματος από χαλκό και αλουμίνιο μικρού μεγέθους
★ Μακροπρόθεσμα σταθερό πάχος κοπής σε παρτίδες μικρότερο από 6 mm, περιορισμένο πάχος κοπής 6 mm υποστρώματα χαλκού και αλουμινίου.
★ Το μέγεθος της μορφής είναι προαιρετικό και το μήκος μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις επεξεργασίας του χρήστη.
★ Ένα ευρύ φάσμα υλικών επεξεργασίας, όχι μόνο μπορεί να επεξεργαστεί χαλκό, αλουμίνιο, αλλά και ανοξείδωτο χάλυβα, σίδηρο, σανίδες PCB, διάφορα κράματα κ.λπ.
Τεχνική παράμετρος
| Μοντέλο | DS-60680H |
| Ισχύς λέιζερ | 1000W/1500W/2000W/QCW750W |
| Μήκος κύματος λέιζερ | 1070±10 nm |
| Εύρος κοπής | 600mm*800mm (άλλο εύρος είναι προσαρμόσιμο) |
| Πλάτος γραμμής κοπής | 0.05~0.15mm (εξαρτάται από το υλικό) |
| Πάχος κοπής | Λιγότερο ή ίσο με 3mm/6mm (αλουμίνιο, χαλκός) |
| Ταχύτητα κοπής | 5000-20000mm/min (εξαρτάται από το υλικό) |
| Ακρίβεια κοπής | ±0,02 χλστ |
| Κοπή πίεσης αέρα | 1.2-2.8Mpa (Συνιστάται άζωτο υψηλής πίεσης) |
| Ονομαστική κατανάλωση ενέργειας | 10KW/18KW |
| Τροφοδοτικό | AC220V/60A, 380V/40A |
| Ψύξη | Υδροψύξη |
| Εργασιακό περιβάλλον | Χωρίς πηγή κραδασμών, καλός αερισμός, θερμοκρασία 10~38 μοίρες |
| Διάσταση | Υ1820mm*Π1750mm*Υ1950mm |
| Βάρος | 1800 κιλά |

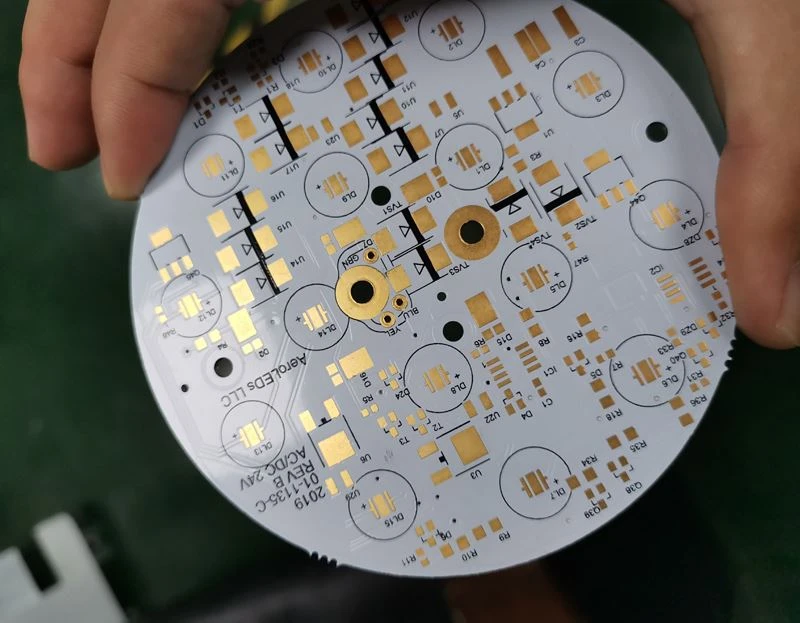

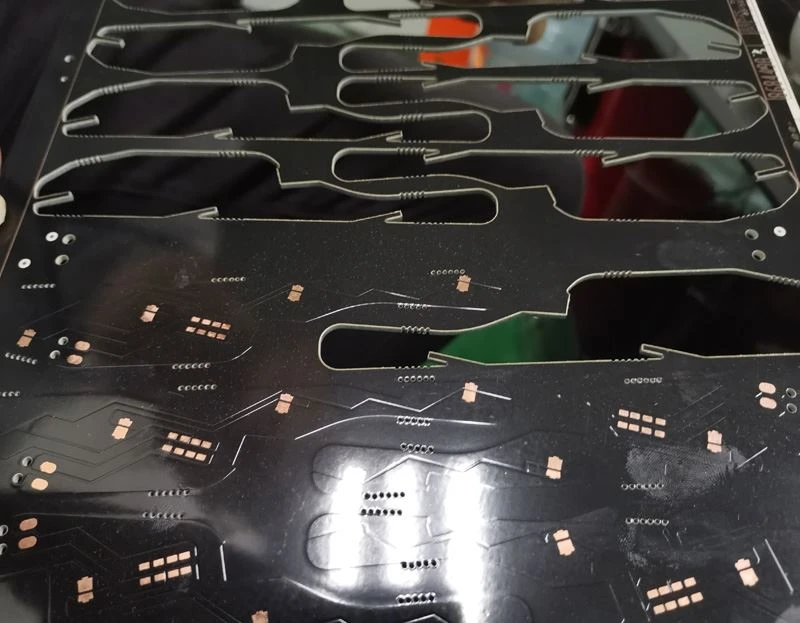

Σύντομη εισαγωγή του συστήματος κοπής πλακών PCB

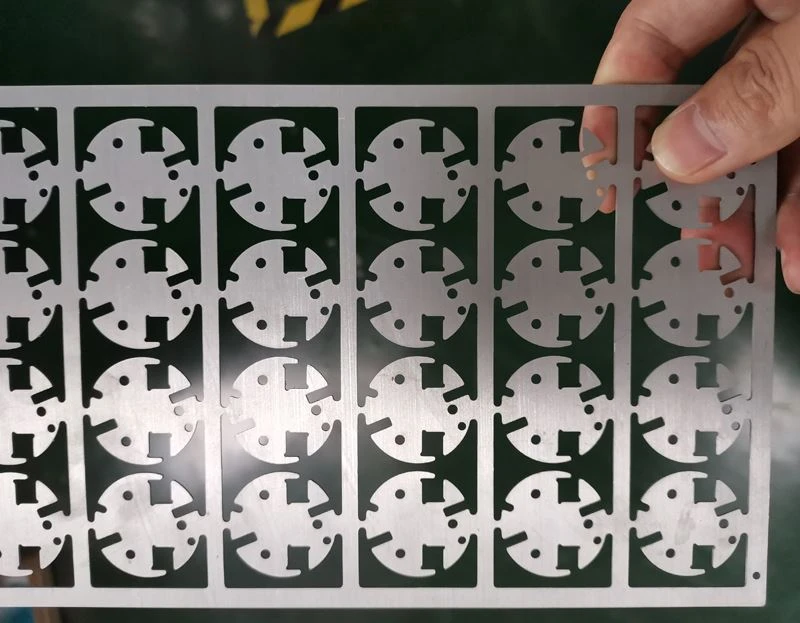

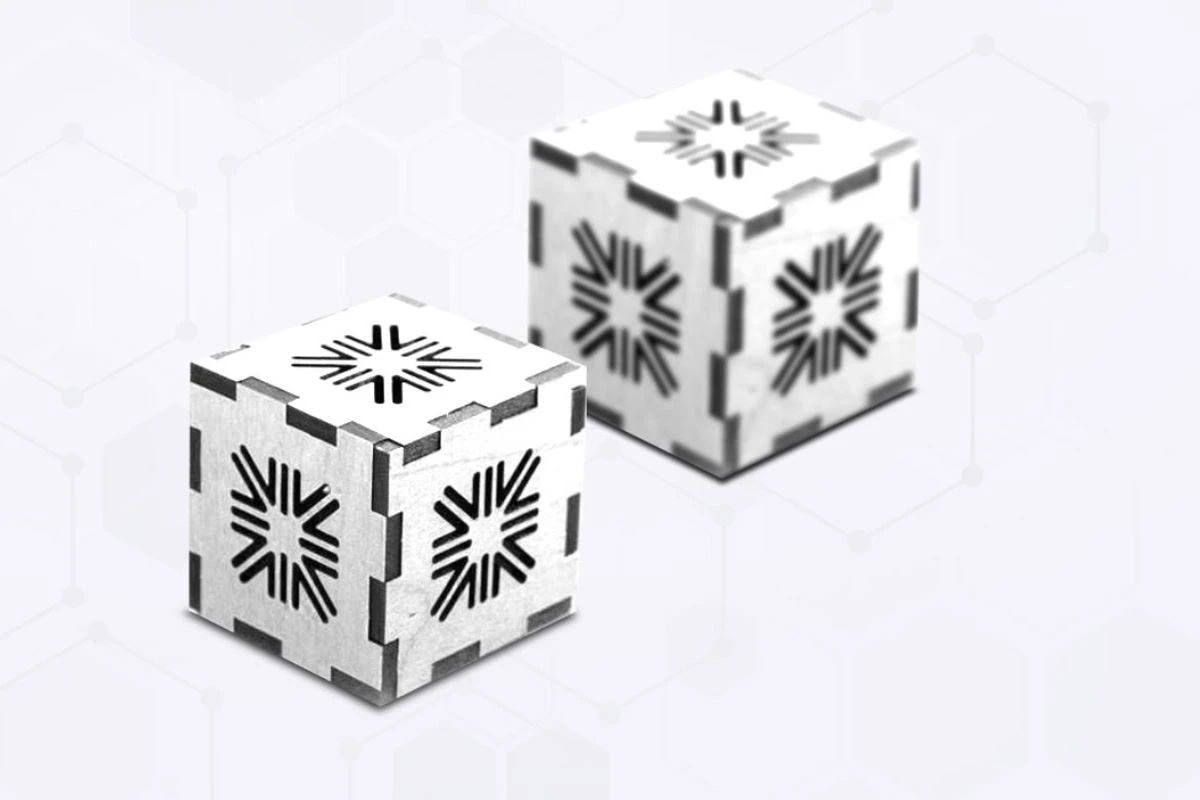

Στενή ραφή κοπής, παραμόρφωση μικρής πλάκας
★ Η κοπή με λέιζερ έχει μικρή επηρεασμένη από τη θερμότητα ζώνη και μικρή παραμόρφωση πλάκας
★ Ραφή κοπής: {{0}}.05~0,15mm
★ Η ταχύτητα κοπής με λέιζερ είναι γρήγορη και η κοπή δεν έχει μηχανική καταπόνηση.
★ Υψηλή ακρίβεια επεξεργασίας, καλή επαναληψιμότητα, καμία ζημιά στην επιφάνεια του υλικού ★ Ακρίβεια: ±0,02mm

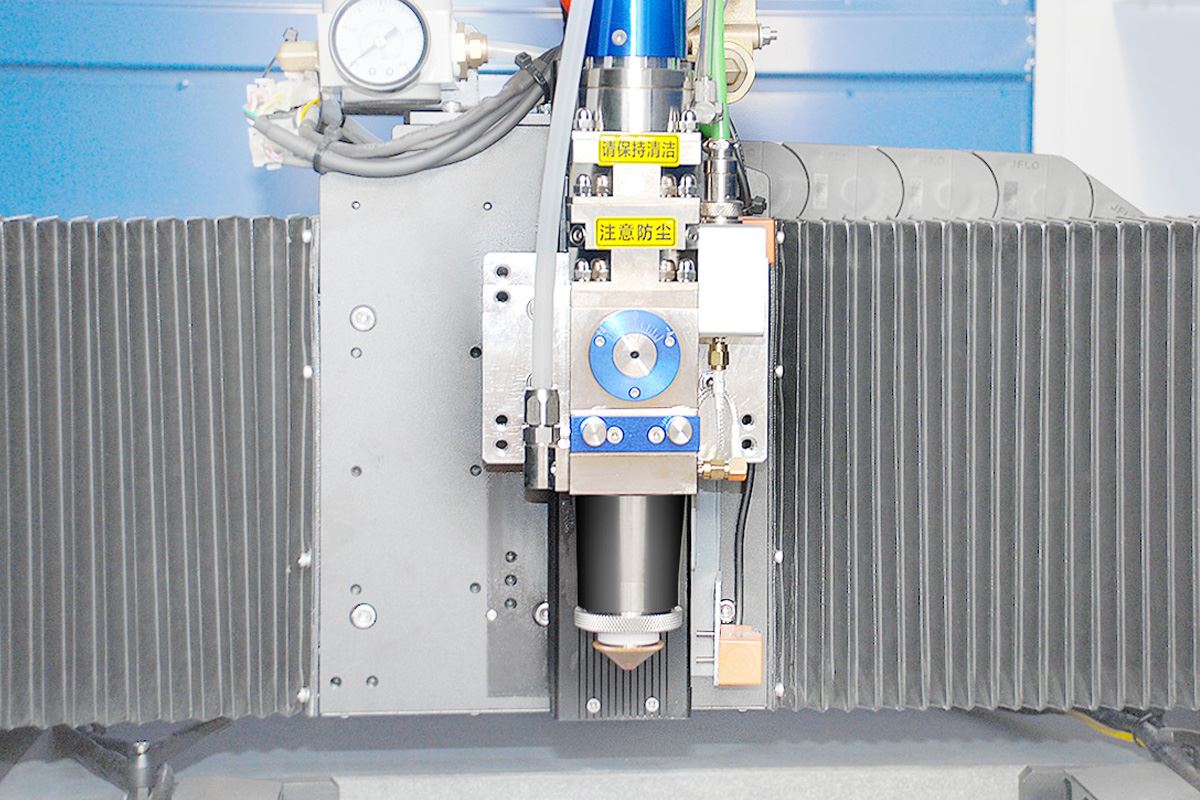

Η διαδρομή κοπής βελτιστοποιείται αυτόματα
★ Συμβατό με πολλαπλές μορφές αρχείων, όπως DXF, GERBER.
Σύστημα ενεργητικής προστασίας
Προστασία κατά της σύγκρουσης
★Η κεφαλή κοπής και η επιφάνεια κοπής διατηρούνται ανά πάσα στιγμή σε απόσταση ασφαλείας. Ταυτόχρονα, διαθέτει λειτουργία στοπ αφής για μείωση του κινδύνου σύγκρουσης.
Έξυπνη προστασία ταξιδιού
★ Ανιχνεύει αυτόματα το εύρος λειτουργίας των κινούμενων μερών και όταν υπάρχει ανωμαλία, το σύστημα θα δώσει ευαίσθητη ανατροφοδότηση και θα δώσει αμέσως εντολή να σταματήσει, διασφαλίζοντας την ασφάλεια του εξοπλισμού.
Έξυπνος συναγερμός συστήματος.
★Αυτοέλεγχος εξοπλισμού, μη φυσιολογική εμφάνιση συναγερμού στην κύρια διεπαφή, μείωση κρυφών κινδύνων και βελτίωση της αποτελεσματικότητας της διερεύνησης ανωμαλιών εξοπλισμού.C
Ο πελάτης έρχεται στο εργοστάσιο της DOTSLASER
Αποστολή και συσκευασία
