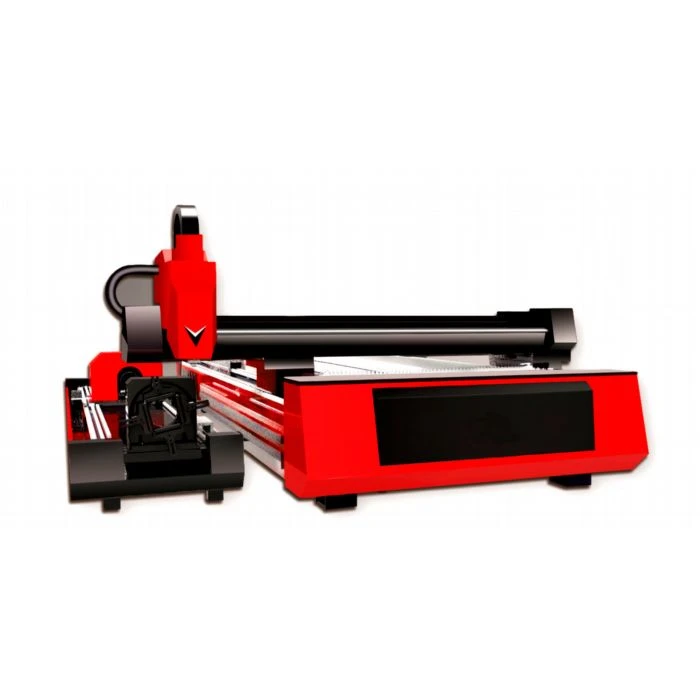

Το σύστημα μηχανής κοπής λέιζερ αποτελείται γενικά από μια γεννήτρια λέιζερ, ένα (εξωτερικό) στοιχείο μετάδοσης δέσμης, έναν μετρητή εργασίας (εργαλειομηχανή), ένα αριθμητικό γραφείο ελέγχου μικροϋπολογιστών, έναν ψύκτη και έναν υπολογιστή (υλικό και λογισμικό).
1) Το κύριο μέρος μηχανών του εργαλείου μηχανών: το μέρος μηχανών της τέμνουσας μηχανής λέιζερ, το μηχανικό μέρος που πραγματοποιεί την κίνηση των τσεκούνων Χ, Y, και Ζ, συμπεριλαμβανομένης της τέμνουσας πλατφόρμας εργασίας. Χρησιμοποιείται για να τοποθετήσει το τεμάχιο εργασίας που πρόκειται να κοπεί και μπορεί να το μετακινήσει σωστά και με ακρίβεια σύμφωνα με το πρόγραμμα ελέγχου, που συνήθως οδηγείται από έναν σερβοκινητήρα.
2) Γεννήτρια λέιζερ: μια συσκευή που παράγει μια πηγή φωτός λέιζερ. Για τους σκοπούς της κοπής με λέιζερ, εκτός από μερικές περιπτώσεις όπου χρησιμοποιούνται λέιζερ στερεάς κατάστασης YAG, τα περισσότερα από αυτά χρησιμοποιούν λέιζερ αερίου CO2 με υψηλότερη ηλεκτρική-οπτική απόδοση μετατροπής και υψηλότερη ισχύ εξόδου. Επειδή η κοπή λέιζερ απαιτεί υψηλή ποιότητα δέσμης, δεν μπορούν όλα τα λέιζερ να χρησιμοποιηθούν για κοπή. Η λειτουργία Gaussian είναι κατάλληλη για λιγότερο από 1500W, χαμηλής τάξης λέιζερ διοξειδίου του άνθρακα 100W-3000W, και πολυτροπικό επάνω από 3000W.
3) Εξωτερική οπτική διαδρομή: Διαθλαστική καθρέφτης, που χρησιμοποιείται για να καθοδηγήσει το λέιζερ στην απαιτούμενη κατεύθυνση. Για να αποφευχθεί η δυσλειτουργία της διαδρομής δέσμης, όλοι οι κατόπτες πρέπει να προστατεύονται από προστατευτικό κάλυμμα και να εισάγεται καθαρό αέριο προστασίας θετικής πίεσης για την προστασία του φακού από τη μόλυνση. Ένα σύνολο φακών με καλή απόδοση θα εστιάσει μια δέσμη χωρίς γωνία απόκλισης σε ένα απείρως μικρό σημείο. Γενικά, χρησιμοποιείται φακός με εστιακό μήκος 5,0 ίντσες. Ο φακός 7,5 ιντσών χρησιμοποιείται μόνο για παχιά υλικά >12mm.
4) Αριθμητικό σύστημα ελέγχου: ελέγξτε το εργαλείο μηχανών για να πραγματοποιήσετε την κίνηση του άξονα Χ, Υ, Ζ, και επίσης ελέγξτε τη δύναμη παραγωγής του λέιζερ.
5) Ρυθμισμένη παροχή ηλεκτρικού ρεύματος: που συνδέεται μεταξύ του λέιζερ, του εργαλειομηχανή CNC και του συστήματος παροχής ηλεκτρικού ρεύματος. Κυρίως διαδραματίζουν ρόλο στην πρόληψη παρεμβολών από εξωτερικά δίκτυα ηλεκτρικής ενέργειας.
6) Τέμνουσα κεφαλή: Περιλαμβάνει κυρίως τα μέρη όπως η κοιλότητα, ο κάτοχος φακών εστίασης, ο φακός εστίασης, ο χωρητικός αισθητήρας και το βοηθητικό ακροφύσιο αερίου. Η συσκευή οδήγησης κεφαλής κοπής χρησιμοποιείται για να οδηγήσει την κεφαλή κοπής να κινηθεί κατά μήκος του άξονα Z σύμφωνα με το πρόγραμμα και αποτελείται από σερβοκινητήρα και βίδα ή γρανάζι και άλλα μέρη μετάδοσης.
7) Λειτουργώντας πίνακας: χρησιμοποιημένος για να ελέγξει τη διαδικασία εργασίας ολόκληρης της τέμνουσας συσκευής.
8) Ψύκτης νερού: χρησιμοποιημένος για να δροσίσει τη γεννήτρια λέιζερ. Ένα λέιζερ είναι μια συσκευή που μετατρέπει την ηλεκτρική ενέργεια σε ενέργεια φωτός. Για παράδειγμα, ο ρυθμός μετατροπής ενός λέιζερ αερίου CO2 είναι γενικά 20% και η υπόλοιπη ενέργεια μετατρέπεται σε θερμότητα. Το νερό ψύξης αφαιρεί την περίσσεια θερμότητας για να κρατήσει τη γεννήτρια λέιζερ να λειτουργεί κανονικά. Ο ψύκτης ψύχει επίσης τον εξωτερικό ανακλαστήρα διαδρομής φωτός και τον καθρέφτη εστίασης του εργαλειομηχανής για να εξασφαλίσει σταθερή ποιότητα μετάδοσης δέσμης και να αποτρέψει αποτελεσματικά την παραμόρφωση ή τη διακοπή του φακού λόγω υπερβολικής θερμοκρασίας.
9) Φιάλες αερίου: Συμπεριλαμβανομένης της τέμνουσας μηχανής λέιζερ που λειτουργεί τις μέσες φιάλες αερίου και τις βοηθητικές φιάλες αερίου, που χρησιμοποιούνται για να συμπληρώσουν το βιομηχανικό αέριο για την ταλάντωση λέιζερ και να παρέχουν το βοηθητικό αέριο για την τέμνουσα κεφαλή.
10) Αεροσυμπιεστής, δεξαμενή αποθήκευσης αέρα: παρέχετε και αποθηκεύστε τον πεπιεσμένο αέρα.
11) Στεγνωτήρας ψύξης αέρα, φίλτρο: χρησιμοποιημένος για να παρέχει τον καθαρό και ξηρό αέρα στη γεννήτρια λέιζερ και τη διαδρομή ακτίνων για να κρατήσει τη διαδρομή και τον ανακλαστήρα που λειτουργούν κανονικά.
12) Συλλέκτης σκόνης εξαερισμού: εξαγάγετε τον καπνό και τη σκόνη που παράγονται κατά τη διάρκεια της επεξεργασίας και πραγματοποιήστε την επεξεργασία φιλτραρίσματος, έτσι ώστε η απόρριψη αερίου εξάτμισης να πληροί τα πρότυπα προστασίας του περιβάλλοντος.
13) Μηχανή απαλλαγής σκωριών: αφαιρέστε τα υπολείμματα και τα αποφάγια που παράγονται κατά τη διάρκεια της επεξεργασίας.
