Συγκόλληση με λέιζερ για χαλκό υψηλής αγωγιμότητας

Μια μηχανή συγκόλλησης χαλκού με λέιζερ είναι μια συσκευή τελευταίας τεχνολογίας που χρησιμοποιεί προηγμένη τεχνολογία λέιζερ για τη συγκόλληση υλικών χαλκού μεταξύ τους. Σε αντίθεση με τις παραδοσιακές μηχανές συγκόλλησης, αυτός ο τύπος μηχανής χρησιμοποιεί μια έντονη δέσμη φωτός λέιζερ για να λιώσει το υλικό χαλκού, επιτρέποντας μια ακριβή και αποτελεσματική διαδικασία συγκόλλησης.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Συγκόλληση με λέιζερ γιαΧαλκός υψηλής αγωγιμότητας

Περιγραφή προϊόντων

Η συγκόλληση με λέιζερ για το Copper Busba υψηλής αγωγιμότητας είναι μια πολύπλοκη διαδικασία που απαιτεί ακριβή έλεγχο των παραμέτρων λέιζερ, συμπεριλαμβανομένης της ισχύος λέιζερ, της διαμέτρου της δέσμης, της διάρκειας παλμού και του ρυθμού επανάληψης. Αυτές οι παράμετροι επηρεάζουν την ενεργειακή πυκνότητα της δέσμης λέιζερ, η οποία με τη σειρά της επηρεάζει την ποιότητα και τις ιδιότητες της συγκόλλησης. Μία από τις βασικές προκλήσεις είναι να επιτευχθεί επαρκής ενεργειακή πυκνότητα για να ξεπεραστεί η υψηλή θερμική αγωγιμότητα του υλικού χαλκού, αποφεύγοντας παράλληλα την υπερβολική θερμότητα που μπορεί να οδηγήσει σε θερμική βλάβη και ελαττώματα συγκόλλησης, όπως πορώδες και ρωγμές.

Πλεονεκτήματα μηχανών

1. Οι άξονες X, Y, Z και D του προς συγκόλληση τεμαχίου κατεργάζονται με βαθμίδες για να καλύψουν τις ανάγκες μεγάλων διαδρομών.
Η παρακολούθηση εικόνας 2.CCD διασφαλίζει τη σταθερότητα της ποιότητας συγκόλλησης.
3.Η κεφαλή λέιζερ δεν έρχεται σε επαφή με το τεμάχιο εργασίας, και δεν υπάρχει πρόβλημα φθοράς των εργαλείων επεξεργασίας.
4.Το τεμάχιο εργασίας δεν καταπονείται και δεν είναι εύκολο να μολυνθεί.
5. Μπορεί να επεξεργαστεί το κινούμενο τεμάχιο εργασίας ή το υλικό που σφραγίζεται στο γυάλινο κέλυφος.
6.Πολλαπλών αξόνων με αυτόματη εστίαση και λειτουργία περιστροφής, είναι έξυπνο να συγκολλάτε προϊόντα οποιουδήποτε σχήματος σε τρισδιάστατο χώρο.
7. Αυτόματος έλεγχος CNC για να βεβαιωθείτε ότι η περιοχή συγκόλλησης είναι ομοιόμορφα.
8. Ραφή συγκόλλησης λεία και όμορφη, δεν χρειάζεται γυάλισμα, εξοικονομήστε χρόνο.

Παράμετροι

Μοντέλο	ΨΣ-LW3000	ΨΣ-LW4000	DS-LW6000	DS-LW12000
Έξοδος ισχύος λέιζερ	3000W	4000W	6000W	12000W
Μήκος κύματος λέιζερ	1070±5 nm
Τύπος λέιζερ	Ινα
Περιοχή σήμανσης	800mmx300mmx300mm
Συχνότητα παλμών	1~100KHZ
Ποιότητα δοκού	1,1 χλστ
Ρυθμίστε το εύρος ισχύος	5-95%
Μήκος ίνας εξόδου	5/10/15 μ. (Προαιρετικό)
Βάρος	500 κιλά
Ψύξη	Ψύξη με νερό
Θερμοκρασία εργασίας	10~35 μοίρες
Εύρος υγρασίας	< 70% No condensation
Τροφοδοτικό	AC220V±10%,50Hz ή AC380V±10%,60Hz

μηχανή συγκόλλησης με λέιζερ

Η συγκόλληση με λέιζερ χαλκού υψηλής αγωγιμότητας είναι μια πολύπλοκη διαδικασία που απαιτεί ακριβή έλεγχο των παραμέτρων λέιζερ, συμπεριλαμβανομένης της ισχύος λέιζερ, της διαμέτρου της δέσμης, της διάρκειας παλμού και του ρυθμού επανάληψης. Αυτές οι παράμετροι επηρεάζουν την ενεργειακή πυκνότητα της δέσμης λέιζερ, η οποία με τη σειρά της επηρεάζει την ποιότητα και τις ιδιότητες της συγκόλλησης. Μία από τις βασικές προκλήσεις είναι να επιτευχθεί επαρκής ενεργειακή πυκνότητα για να ξεπεραστεί η υψηλή θερμική αγωγιμότητα του υλικού χαλκού, αποφεύγοντας παράλληλα την υπερβολική θερμότητα που μπορεί να οδηγήσει σε θερμική βλάβη και ελαττώματα συγκόλλησης, όπως πορώδες και ρωγμές.

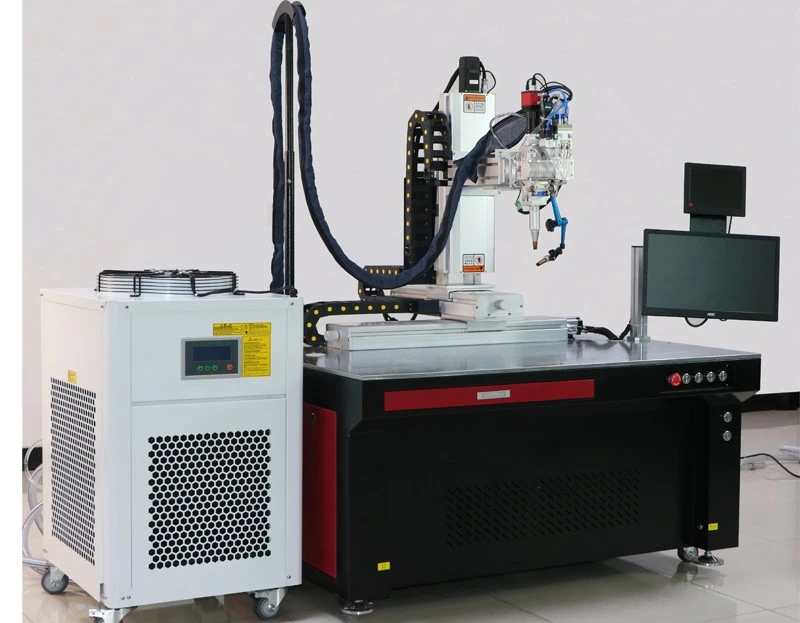

welding cnc

Πώς λειτουργεί η τεχνολογία συγκόλλησης με λέιζερ;

Στη διαδικασία συγκόλλησης με λέιζερ, μια εξαιρετικά συγκεντρωμένη δέσμη φωτός εστιάζεται στην κοιλότητα μεταξύ των υλικών που πρόκειται να ενωθούν. Η ισχυρή δέσμη λέιζερ λιώνει τα υλικά στις ραφές τους και συγχωνεύεται σε έναν σύνδεσμο. Με τη χρήση μιας τέτοιας υψηλής συγκέντρωσης πηγής θερμότητας, η συγκόλληση με λέιζερ σε λεπτά υλικά μπορεί να γίνει σε υψηλές ταχύτητες. Σε παχύτερα υλικά, η συγκόλληση με λέιζερ μπορεί να δημιουργήσει βαθιές και στενές συγκολλήσεις.

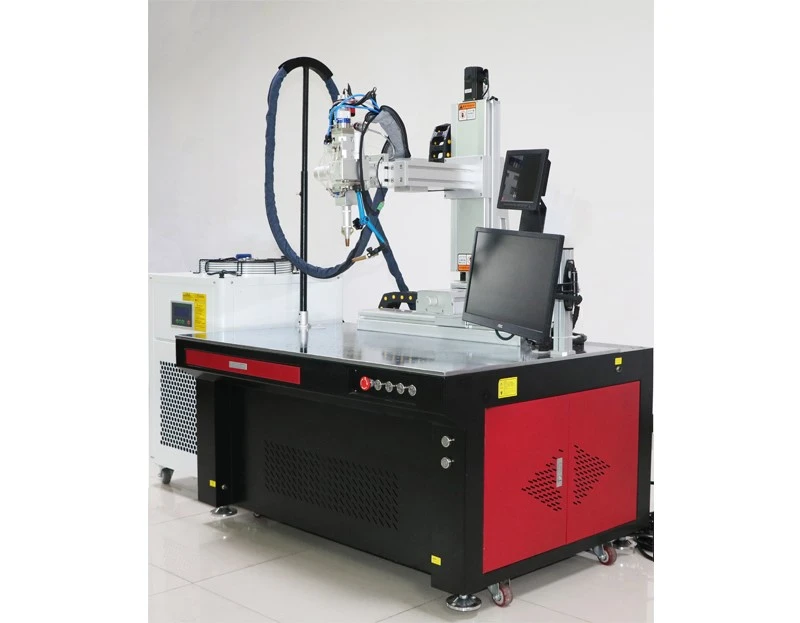

CNC welder

ποιοι είναι οι διαφορετικοί τύποι τεχνικών συγκόλλησης με λέιζερ;

Copper wire bonding nose welding

Συγκόλληση με λέιζερ σε λειτουργία δακτυλίου

Το Ring Mode Laser Welding χρησιμοποιεί τη δύναμη των λέιζερ για να δημιουργήσει ισχυρές και ακριβείς συγκολλήσεις. Αυτή η καινοτόμος τεχνολογία είναι ταχύτερη, πιο αποτελεσματική και πιο αξιόπιστη από τις παραδοσιακές μεθόδους συγκόλλησης. Με τη συγκόλληση με λέιζερ Ring Mode, μια εστιασμένη δέσμη λέιζερ χρησιμοποιείται για τη δημιουργία μιας κλειδαρότρυπας στο συγκολλούμενο υλικό, η οποία στη συνέχεια γεμίζεται με λιωμένο μέταλλο για να σχηματίσει έναν ισχυρό, χωρίς ραφή δεσμό. Αυτή είναι μια πολύτιμη τεχνολογία που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα υλικών, συμπεριλαμβανομένων των μετάλλων και των πλαστικών.

Λέιζερ μονής λειτουργίας με συγκόλληση με ταλάντωση

Το Single-mode Laser with Wobble Welding είναι μια τεχνολογία αιχμής που διευκολύνει την ακριβή και αποτελεσματική συγκόλληση. Αυτή η καινοτόμος τεχνική μπορεί να παράγει συγκολλήσεις υψηλής ποιότητας με ελάχιστη παραμόρφωση και ελάχιστη εισαγωγή θερμότητας. Η τεχνολογία λειτουργεί χρησιμοποιώντας μια δέσμη λέιζερ υψηλής ισχύος που εστιάζεται σε μία μόνο λειτουργία, η οποία της επιτρέπει να παράγει ένα πολύ μικρό μέγεθος σημείου.

Copper

Πράσινη συγκόλληση με λέιζερ

Η Green Laser Welding είναι μια καινοτόμος τεχνολογία που έχει φέρει επανάσταση στη βιομηχανία συγκόλλησης. Χρησιμοποιεί μια πράσινη ακτίνα λέιζερ για να ενώσει δύο ή περισσότερα μεταλλικά κομμάτια με υψηλή ακρίβεια και ακρίβεια. Σε σύγκριση με τις παραδοσιακές μεθόδους συγκόλλησης, είναι πολύ πιο αποτελεσματική, πιο γρήγορη και φιλική προς το περιβάλλον. Ένα από τα σημαντικά πλεονεκτήματα της πράσινης συγκόλλησης με λέιζερ είναι η ικανότητά της να συγκολλά λεπτά, ευαίσθητα και πολύπλοκα μεταλλικά εξαρτήματα που διαφορετικά θα ήταν δύσκολο να συγκολληθούν με συμβατικές μεθόδους. Η ακρίβεια και η ακρίβειά του εγγυώνται μια συγκόλληση υψηλής ποιότητας και καθαρής εμφάνισης.

Συγκόλληση με λέιζερ νανοδευτερόλεπτο

Η συγκόλληση με λέιζερ Nanosecond είναι μια τεχνολογία αιχμής που επιτρέπει ακριβείς, αποτελεσματικές και υψηλής ποιότητας διαδικασίες συγκόλλησης. Αυτή η τεχνική χρησιμοποιεί μια παλμική δέσμη λέιζερ που διαρκεί μόνο μερικά νανοδευτερόλεπτα, παράγοντας μια συγκεντρωμένη πηγή θερμότητας που λιώνει το υλικό που συγκολλάται. Η ζώνη που επηρεάζεται από τη θερμότητα ελαχιστοποιείται, σχεδόν καμία θερμική παραμόρφωση και συρρίκνωση συγκόλλησης.

Οδηγίες και προφυλάξεις για τα προστατευτικά γυαλιά:

Τα προστατευτικά γυαλιά λέιζερ είναι ειδικά γυαλιά που μπορούν να αποτρέψουν ή να μειώσουν τη βλάβη με λέιζερ στα ανθρώπινα μάτια.
Όταν επιλέγετε προστατευτικά γυαλιά, σύμφωνα με τη μέγιστη ισχύ εξόδου (ή ενέργεια) του χρησιμοποιούμενου λέιζερ, οπτική πυκνότητα (όσο μεγαλύτερη είναι η τιμή OD: OD, τόσο ισχυρότερη είναι η προστατευτική ικανότητα των προστατευτικών γυαλιών λέιζερ), μετάδοση ορατού φωτός (διαπερατότητα ορατού φωτός : η τιμή είναι μικρότερη από 20%, τα γυαλιά ασφαλείας λέιζερ πρέπει να χρησιμοποιούνται σε καλά φωτισμένο περιβάλλον) για να επιλέξετε.
