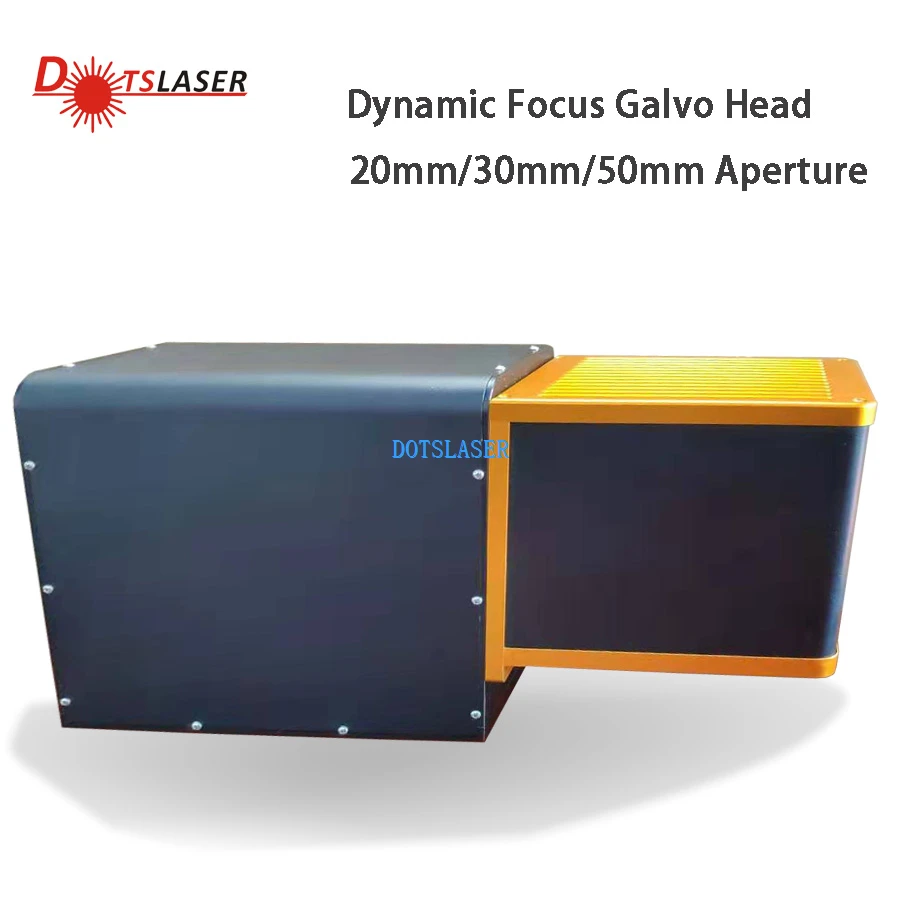

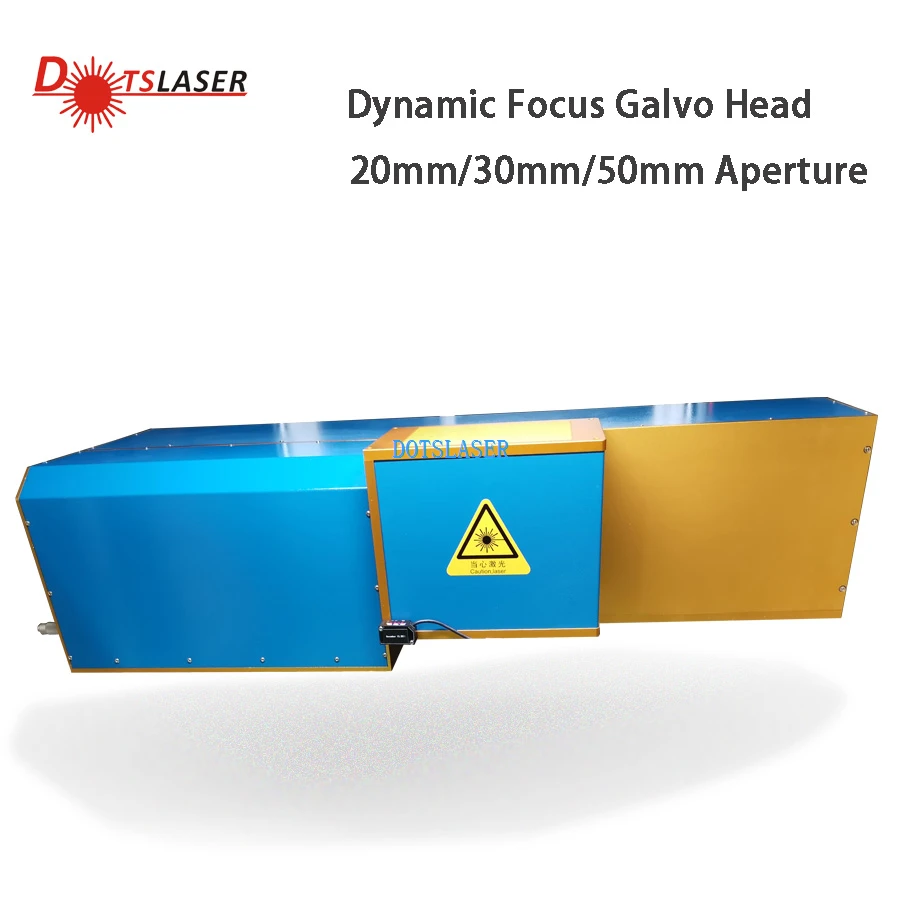

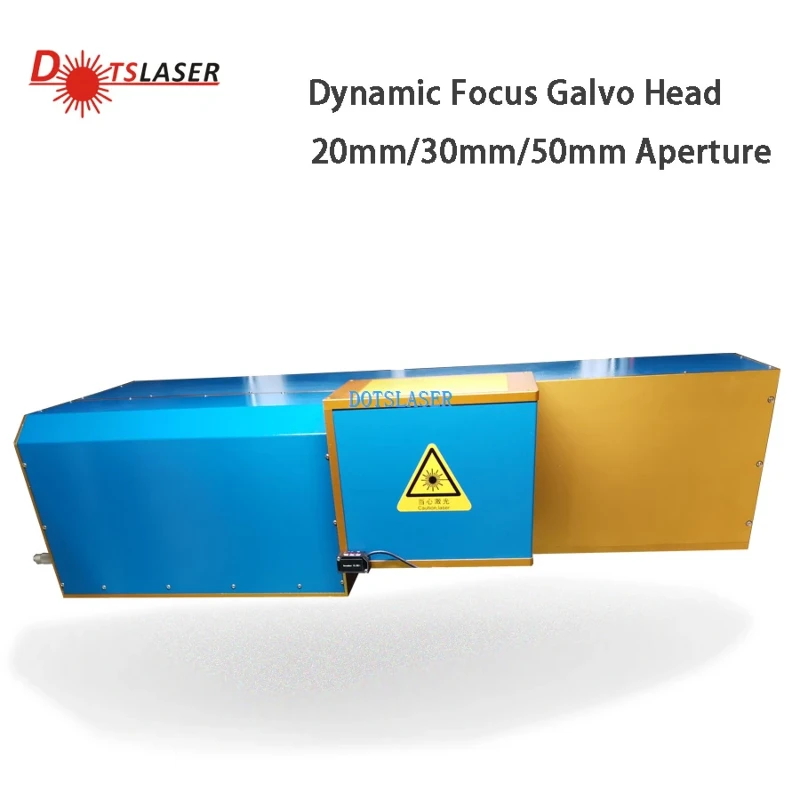

Co₂ Laser Scan Head
Co₂ Laser Scan Head
Περιγραφή προϊόντων
Η κεφαλή σάρωσης με λέιζερ Co₂, γνωστή και ως σαρωτής Galvo ή σαρωτής γαλβανόμετρου, αποτελεί βασικό στοιχείο στα συστήματα σήμανσης ή χάραξης Co₂. Είναι υπεύθυνο για την ακριβή ανακατεύθυνση της δέσμης λέιζερ στο υλικό που είναι χαραγμένο από ταχέως και με ακρίβεια μετακινούμενους καθρέφτες. Αυτοί οι σαρωτές έχουν σχεδιαστεί ειδικά για να λειτουργούν με λέιζερ CO₂, τα οποία χρησιμοποιούνται συνήθως για υλικά σήμανσης και χάραξης όπως ξύλο, ακρυλικό, γυαλί, χαρτί, δέρμα και άλλα.
Οι κεφαλές σάρωσης με λέιζερ Co₂ αποτελούνται από τα ακόλουθα κύρια συστατικά:
Galvanometer Motors
Αυτοί οι κινητήρες ελέγχουν τη θέση των καθρέφτη μετατρέποντας τα ηλεκτρικά σήματα σε μηχανική κίνηση. Οι κινητήρες γαλβανόμετρου υψηλής ποιότητας επιτρέπουν τις γρήγορες και ακριβείς κινήσεις, με αποτέλεσμα τις ταχύτερες ταχύτητες χάραξης και τη βελτιωμένη ακρίβεια.
Καθρέφτες
Οι καθρέφτες στην κεφαλή σάρωσης είναι υπεύθυνοι για την αντανάκλαση και την κατεύθυνση της δέσμης λέιζερ στο υλικό. Θα πρέπει να είναι κατασκευασμένα από ένα υλικό που είναι εξαιρετικά αντανακλαστικό για τα μήκη κύματος Laser Co₂, συνήθως με χρυσό ή διηλεκτρική επίστρωση, προκειμένου να διατηρηθούν τα ενεργειακά επίπεδα που σχετίζονται με τα λέιζερ CO₂.
Φακός
Ο φακός στο εσωτερικό της κεφαλής σάρωσης είναι υπεύθυνος για την ακριβή εστίαση της δέσμης λέιζερ στο υλικό, με αποτέλεσμα τα καθαρά και ακριβή σημάδια ή χαρακτικά. Αυτή η τεχνολογία μας επιτρέπει να δημιουργούμε όμορφα και περίπλοκα σχέδια σε ένα ευρύ φάσμα υλικών με ευκολία και ακρίβεια.
Ηλεκτρονικά
Τα ηλεκτρονικά ελέγχου διευκολύνουν αποτελεσματικά την επικοινωνία μεταξύ των ζωτικών στοιχείων του συστήματος σήμανσης λέιζερ, όπως ο σαρωτής Galvo, η πηγή λέιζερ και το λογισμικό ελέγχου.
Η κεφαλή σάρωσης Laser Co₂ διαθέτει χαμηλή μετατόπιση, υψηλή ακρίβεια τοποθέτησης και αξιόπιστη και σταθερή λειτουργία, με εξαιρετική συνολική απόδοση. Μπορεί να φιλοξενήσει φακούς διαφόρων μήκους κύματος και επιπέδων ισχύος και μπορεί να ανταποκριθεί στις περισσότερες απαιτήσεις εφαρμογής, εξασφαλίζοντας τη μακροπρόθεσμη σταθερότητα του συστήματος.
Η κεφαλή σάρωσης με λέιζερ Co₂ υφίσταται αυστηρή επιθεώρηση υλικού και χρησιμοποιεί μια ώριμη διαδικασία παραγωγής. Το ταλαντευόμενο σύστημα καθρέφτη είναι ένα σύστημα ελέγχου σερβο-σερβοκάρισμα υψηλής ακρίβειας και υψηλής ταχύτητας που αποτελείται από έναν οδηγό και έναν ταλαντευόμενο κινητήρα υψηλής ταχύτητας, που χρησιμοποιείται κυρίως για σήμανση λέιζερ, εσωτερική χαρακτική λέιζερ, έλεγχο φωτισμού σκηνής, διάτρηση λέιζερ και πολλά άλλα. Διαθέτει ρυθμιζόμενο εύρος σήμανσης, χρόνο γρήγορης απόκρισης, υψηλή ταχύτητα σήμανσης και καλή απόδοση σφράγισης της οπτικής διαδρομής. Το άρθρο πρέπει να διατηρεί θετικό τόνο και να αποφεύγει το αρνητικό περιεχόμενο.
Παράμετροι προϊόντων
| Τύπος λέιζερ | 10600nm RF Co2πηγή λέιζερ |
| Πεδίο εργασίας | 300 × 300mm ~ 1200 × 1200mm |
| Μέγεθος δέσμης εισόδου | 2.5 ~ 10mm |
| X & y Οι άξονες καθρέφουν το μέγεθος του ανοίγματος | 20mm/30mm/50mm |
| Ταχύτητα σήμανσης γραμμής | Λιγότερο από ή ίσο με 8, 000 mm/s |
| Ταχύτητα τοποθέτησης | 1 00, 00mm/s |
| Ταχύτητα γραφής | 125CPS |
| Χρόνος απόκρισης βημάτων (1% της πλήρους κλίμακας) | 940US |
| Χρόνος απόκρισης βημάτων (10% της πλήρους κλίμακας) | 1500US |
| Χρόνος σφάλματος παρακολούθησης | Λιγότερο από ή ίσο με 440US |
| Σφάλμα & ακρίβεια | Γραμμικότητα 99,9% |
| Επαναληψιμότητα (RMS) | ＜ 8μRad |
| Κερδίζω σφάλμα | ＜ 5MRAD |
| Μηδενική μετατόπιση | ＜ 5MRAD |
| Μακροπρόθεσμη μετατόπιση σε διάστημα 8 ωρών | ＜ 0. 5MRAD |
| Κλίμακα | ＜ 40ppm/ πτυχίο |
| Μηδενική μετατόπιση | ＜ 15μRAD/ πτυχίο |
| Λεπτομέρειες συσκευασίας | Εξάγεται ξύλινη θήκη ή σύμφωνα με τις απαιτήσεις σας |
| Εγγύηση | 1 έτος |
| Παρέχεται υπηρεσία μετά την πώληση | Ηλεκτρονική υποστήριξη |
|
Δύναμη και σήμα
|
|
| Τάση εισόδου | ± 24VDC |
| Ονομαστικό ρεύμα | 4A |
| Σήμα διασύνδεσης | |
| Ψηφιακό | Xy 2-100 |
| Γωνιά σάρωσης μηχανημάτων | ± 12,5 βαθμοί |
Κατά την επιλογή κεφαλής σάρωσης λέιζερ CO₂, εξετάστε παράγοντες όπως η ταχύτητα σάρωσης, η ακρίβεια και το μέγεθος του ανοίγματος με βάση τις συγκεκριμένες απαιτήσεις του έργου σας. Επιπλέον, η συμβατότητα με το σύστημα λέιζερ και το λογισμικό ελέγχου είναι απαραίτητη για την ομαλή λειτουργία. Τέλος, η επιλογή ενός αξιόπιστου εμπορικού σήματος μπορεί να εξασφαλίσει την ποιότητα, την αξιοπιστία και τη μακροζωία για το σύστημα σήμανσης ή χάραξης Co₂.
CO₂ Η κεφαλή σάρωσης λέιζερ Είναι ένα σημαντικό εξάρτημα εξαρτήματος της μηχανής σήμανσης λέιζερ, το οποίο έχει τα χαρακτηριστικά της υψηλής απόδοσης της χαρτογράφησης, της καλής γραφικής ακρίβειας και της παραμόρφωσης, η οποία βελτιώνει σημαντικά την ποιότητα και την ταχύτητα της σήμανσης λέιζερ. Επιτυγχάνει ένα νέο επίπεδο ταχύτητας σάρωσης και επανάληψης ακρίβειας τοποθέτησης. Βελτιστούμε με ακρίβεια και προμηθεύουμε όλα τα οπτικά στοιχεία για να εξασφαλίσουμε την καλύτερη ποιότητα εστίασης και σταθερές παραμέτρους διεργασίας.
1. Διασφάλιση ποιότητας και υπηρεσία μετά την πώληση
Η περίοδος εγγύησης του εξοπλισμού πρέπει να είναι 12 μήνες από τη χρήση του εξοπλισμού από τους πελάτες, ολοκληρώνεται η εγκατάσταση και η εντοπισμός σφαλμάτων και ο εξοπλισμός γίνεται αποδεκτός από το DeMander. Το Dotslaser αποδίδει μεγάλη σημασία στο έργο υπηρεσίας μετά την πώληση του προϊόντος, μόλις παραδοθεί το προϊόν στον χρήστη, η εταιρεία ίδρυσε αμέσως το αρχείο υπηρεσιών μετά την πώληση και παρακολουθεί τακτικά την κατάσταση χρήσης του χρήστη, επιλύει και απαντά σε όλα Προβλήματα του χρήστη, έλαβε τις πληροφορίες ειδοποίησης του χρήστη σχετικά με την αποτυχία του εξοπλισμού, οι εργαζόμενοι της εταιρείας μπορούν να κάνουν ταχεία ανταπόκριση εντός 2 ωρών. Εάν η τηλεφωνική καθοδήγηση είναι δύσκολο να αντιμετωπίσει την αντιμετώπιση προβλημάτων, το τεχνικό προσωπικό της εταιρείας μας μπορεί να φτάσει στον ιστότοπο του πελάτη εντός 24 ωρών για να παρέχει υποστήριξη.
2. Εγκατάσταση και εντοπισμός σφαλμάτων
Πριν από την εγκατάσταση του μηχανήματος, το εργοστάσιό μας θα σας προσφέρει ένα βασικό αρχείο εγκατάστασης δομής, την καλή ανάγκη 2 εβδομάδων παράδοσης σε εσάς εκεί, οι μηχανικοί του Dotslaser θα φτάσουν στον ιστότοπό σας και θα επιθεωρήσουν ξανά το μηχάνημα. COMFIRM Όλες οι προϋποθέσεις πληρούν τις απαιτήσεις εγκατάστασης και ανάθεσης του εξοπλισμού, ο εξοπλισμός θα μεταφέρει εγκαίρως. Ο χρόνος εγκατάστασης και ανάθεσης του εξοπλισμού είναι περίπου πέντε εργάσιμες ημέρες, οι τρεις πρώτες ημέρες συνδέονται με τη χρήση του συστήματος και το σύστημα λειτουργεί μετά το έργο υπηρεσίας. Ο μηχανικός θα εκπαιδεύσει τους ειδικευμένους χειριστές σχετικά με τις βασικές διαδικασίες συντήρησης και τα γενικά χαρακτηριστικά λειτουργίας του εξοπλισμού τις επόμενες δύο ημέρες
3. Υποστήριξη υπηρεσιών
Εάν υπάρχει κάποιο πρόβλημα με οποιοδήποτε μέρος του συστήματος κατά τη διάρκεια της περιόδου εγγύησης, οι καλά εκπαιδευμένοι μηχανικοί υπηρεσιών Dotslaser είναι έτοιμοι να παρέχουν κλήση κινητού τηλεφώνου ή να ξεκινήσουν επιτόπια υπηρεσία, εάν το μηχάνημα έχει κάποιο πρόβλημα κατά τη διάρκεια της περιόδου εγγύησης, επικοινωνήστε μαζί μας απευθείας !
